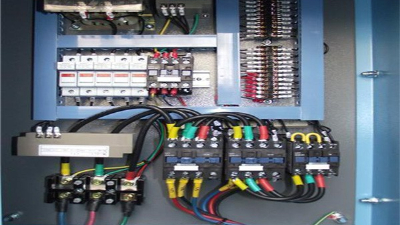

配電柜二次走線 ,根據二次接線圖以及元件布置圖確定的走線方式，按電器元件接點間的實際位置量裁導線，套上號碼管。儀表室主干線一般選擇在儀表室邊框中央。對于各位置的繼電器，下線時，應注意繼電器安裝形式、高低。
配電柜二次走線,對于配電柜后二次配線（如互感器線、行程開關線、照明接線等）在下線時，應注意柜體的寬度、深度，因柜體結構的不同，其走線方式不一樣。柜體二次配線下線時應注意不同柜型的布線方式、繼電器、接觸器等電器元件的安裝位置。
配電柜二次走線,接至電器元件或端子排上的元件在下線時應留有裕度，曲彎長度為50mm（包括電壓傳感器上的接線）。當端子采用B1型時，導線曲彎長度為85mm，采用JH1、D1型端子時，導線曲彎長度為95mm。
